IH830HF PMMA高冲击

LX PMMA IH830HF is a Polymethyl Methacrylate Acrylic material. It is available in Asia Pacific, Europe, Latin America, or North America for injection molding.

Important attributes of LX PMMA IH830HF are:

亚克力，又叫PMMA或有机玻璃，源自英文acrylic(丙烯酸塑料)，化学名称为聚甲基丙烯酸甲酯。
是一种开发较早的重要可塑性高分子材料，具有较好的透明性、化学稳定性和耐候性、易染色、易加工、外观优美，在建筑业中有着广泛的应用。有机玻璃产品通常可以分为浇注板、挤出料和注塑米。
人们所常见到的亚克力产品系由亚克力粒料、板材或树脂等原材料经由各种不同的加工方法，并配合各种不同材质及功能之零配件加以组装而成之亚克力制品。我们生活中处处可以见到亚克力制品，包括工艺品，化妆品，支架，家居日用产品等等，亚克力具有高透明度，透光率达92%，有"塑胶水晶"之美誉。且有 的耐候性，尤其应用于室外，居其他塑胶之冠，并兼具良好的表面硬度与光泽，加工可塑性大，可制成各种所需要的形状与产品。另板材的种类繁多色彩丰富(含半透明的色板)，另一特点是厚板仍能维持高透明度。聚甲基丙烯酸甲酯可以采用浇铸、注塑、挤出、热成型等工艺。

聚甲基丙烯酸甲酯(PMMA),俗称“有机玻璃”、“压克力”、“亚克力”、“亚加力”等,其透光性比玻璃好,透光率达到92%以上,是非结晶硬质材料。PMMA具有耐紫外辐射和抗老化特性,坚硬抗磨损,刚性且结构稳定,其耐候性、热塑性、耐化学性、耐微克杀菌剂性好,适用于食品接触和药品应用,以及紫外线过滤，PMMA的***特点:易着色、耐气候、抗老化、尺寸稳定性好,力学/电学/化学性能也不错、机械性能良好、有很好的抗老化性和耐热性能。PMMA具有较明显的吸湿性,吸水率一般在0.3%-0.4%,成型前必须干燥,其收缩率及其变化范围都较小,一般约在0.5%-0.8%左右。

PMMA的应用领域:灯饰、建筑、消费品、运输、汽车、标牌和展牌、医疗卫生、包装/服装、玩具、家具、办公用具等,还用于仪表配件、汽车/船舶/航空用窗玻璃、信号灯、玩具、光学器具、文具、眼镜、放大镜、视频光
盘及日用品等，

物理性能	值/单位	测试标准	测试条件
密度	1.19 g/cm3	ISO 1183
熔体质量流动速率(MFR)
230°C/3.8 kg	3.8 g/10 min	ISO 1133
收缩率
-	0.2~0.6 %	ASTM D 955
吸水率	0.3 %	ISO 62	24hr
机械性能	值/单位	测试标准	测试条件
拉伸强度
断裂(brk)	70 Mpa	ISO 527	5mm/min
拉伸延伸率
断裂(brk)	4.5 %	ISO 527	5mm/min
弯曲强度
-	122 Mpa	ISO 178	2mm/min
弯曲模量	3300 Mpa	ISO 178	2mm/min
拉伸模量	2800 Mpa	ISO 527	1mm/min
冲击性能	值/单位	测试标准	测试条件
简支梁缺口(Charpy Notched)
-	1.6 kJ/m2	ISO 179
硬度性能	值/单位	测试标准	测试条件
洛氏硬度 M	99 M	ISO 2039-2
热学性能	值/单位	测试标准	测试条件
热变形温度(HDT)
1.8 Mpa (264 psi)（18.6kg/cm2）	102 °C	ISO 75
维卡软化温度(Vicat)	112 °C	ISO 306/B50
线性膨胀系数(CLTE)
-	60 E-6/°C	ASTM D 696

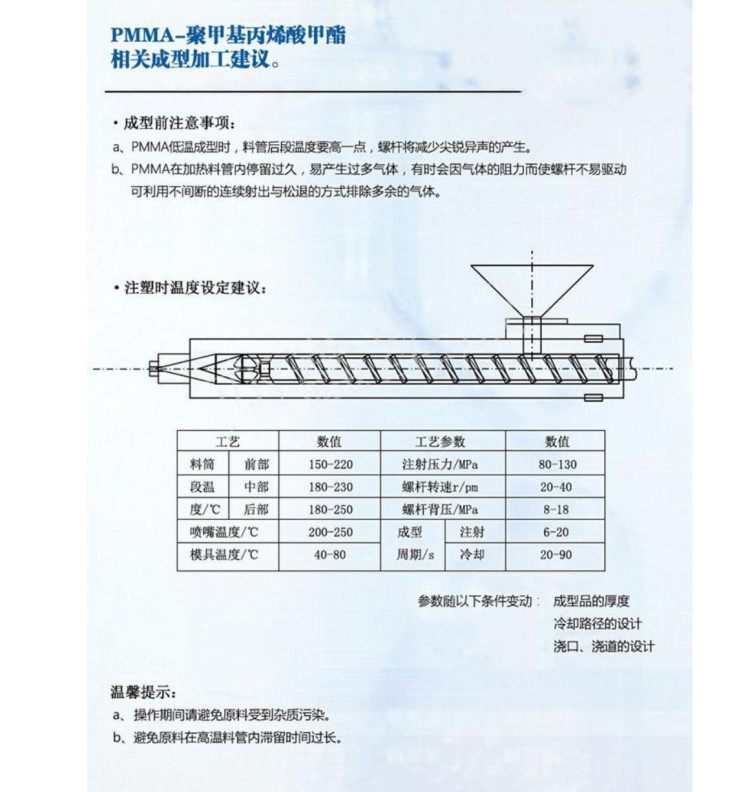

加工温度	220~250 °C	-
模具温度	50~70 °C	-
燃烧性能	值/单位	测试标准	测试条件
UL 防火等级
HB	1.5 mm	IEC 60695-11-10
光学性能	值/单位	测试标准	测试条件
透光率	92 %	ISO 13468-1	3mm
雾度	0.5 %	ISO 14782	3mm
折射率	1.49 -	ISO 489	nd
