Amilan CM3511G50 PA66 高光泽

TORAY尼龙树脂(聚酰胺树脂)AMILAN®是一种含有酰胺基(-CONH-)的热塑性工程塑料，具有优异的强度、韧性、耐热性和抗磨擦磨耗性。
TORAY系列产品包括尼龙6、尼龙66、尼龙610以及大量共聚物尼龙配方。此外还为客户的各种需求和应用提供各种等级的树脂，其中包括非增强级、增强级、阻燃级、抗磨擦磨耗级、高冲击级、薄膜级、单丝级及吹塑成型级。

1.聚酰胺俗称尼龙(Nylon)，英文名称Polyamide(简称PA)是分子主链上含有重复酰胺基团-[NHCO]-的热塑性树脂总称，包括脂肪族PA，脂肪-芳香族PA和芳香族PA。其中脂肪族PA品种多，产量大，应用广泛，其命名由合成单体具体的碳原子数而定由美国 化学家卡罗瑟斯和他的科研小组发明的。
2.聚酰胺-6、聚酰胺-66和聚酰胺-610的链节结构分别为[N,H(CH2)5CO]、[NH(CH2)6NHCO(CH2)4CO]和[N-H(CH2)6NHCO(CH2)8CO]。聚酰胺-6和聚酰胺-66主要用于纺制合成纤维，称为锦纶-6和锦纶-66。尼龙-610则是一种力学性能优良的热塑性工程塑料。
3.PA具有良好的综合性能，包括力学性能、耐热性、耐磨损性、耐化学药品性和自润滑性，且摩擦系数低，有一定的阻燃性，易于加工，适于用玻璃纤维和其他填料填充增强改性，提高性能和扩大应用范围。
4.聚酰胺主要用于合成纤维，其 的优点是耐性高于其他所有纤维，比棉花耐磨性高10倍，比羊毛高20倍，在混纺织物中稍加入一些聚酰胺纤维，可大大提高其耐磨性;当拉伸至3-6%时，弹性回复率可达 ;能经受上万次折挠而不断裂。

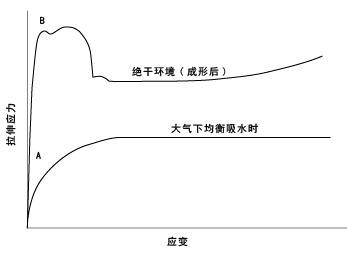

图1.尼龙拉伸应力-应变曲线
一般,拉伸特性由应力-应变曲线(S-S曲线)所表示。图1所示的是非强化尼龙极度干燥状况的情况下和大气压平衡的吸水情况下的代表性拉伸应力-应变曲线。从此图可以看出,吸湿后的应变-应变曲线会变成一条光滑的曲线。但是,一旦突破屈服点(图1的B点)后,会发生所谓的“缩颈"现象,尼龙材料急速伸长。实际设计时,将屈服应力与安全率的比值作为安全容许应力使用,尼龙上的安全率一般设定在3~8的情况较多。运用玻璃纤维作为强化填充物被强化的尼龙就不会产生"缩颈"现象,而是变脆和断裂。拉伸强度是由屈服状态下的材料的屈服应力,脆性损伤状态下的材料的断裂应力所表示。

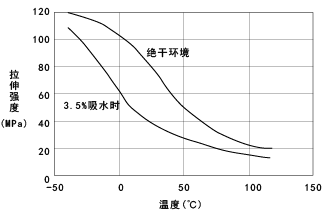

图2.CM107(非强化尼龙)的拉伸强度的温度依赖性

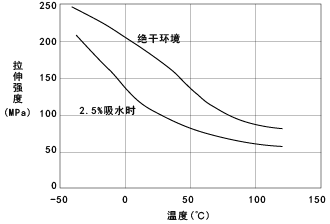

图3.CM1011G-30(GF30%强化尼龙6)
的拉伸强度的温度依赖性

图4 CM3001-N(非强化尼龙66)的拉伸强度的温度依赖

图5.CM3001G-30(GF30%强化尼龙66)
